네트워크를 이루는 장치의 이해

• 애플리케이션 계층: L7 스위치
• 전송계층 : L4 스위치
• 인터넷 계층(네트워크계층): 라우터, L3 스위치
• 데이터 링크 계층: L2 스위치, 브리지
• 물리 계층: NIC, 리피터, AP





네트워크를 이루는 장치 #1 애플리케이션 계층



L7스위치
L7 스위치는 로드밸런서라고도 하며, 서버의 부하를 분산하는 기기입니다. 서버이중화, 보안에 강점
헬스 체크 : L4 스위치 또는 L7 스위치 모두 헬스 체크를 통해 정상적인 서버 또는 비정상적인 서버를
판별하는데, 헬스 체크는 전송 주기와 재전송 횟수 등을 설정한 이후 반복적으로 서버에 요청을
보내는 것



네트워크를 이루는 장치 #2 전송 계층
L4 스위치
앞서 설명한 로드밸러서의 이점(안정화, 보안적 이점)을 가지고 있음.
1. 부하분산
2. 상위계층의 패킷을 분석해 트래픽의 우선순위를 부여할 수 있음.
* 예를 들어 HTTP가 온다면 패킷 중 포트번호 80에 우선순위를 부여할 수 있음
3. 헤더를 분석해서 부하 분산을 할 수 있음.



네트워크를 이루는 장치 #3 인터넷 계층

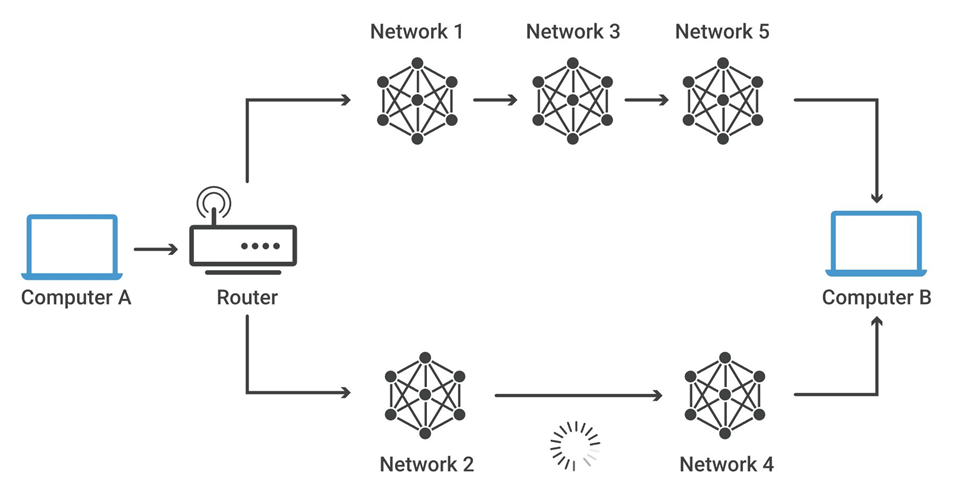

라우터



- 라우팅을 하는 장비 / 라우팅은 하나 이상의 네트워크에서 경로를 선택하는 프로세스!
- 다른 네트워크에 존재하는 장치끼리 서로 데이터를 주고받을 때 “패킷소모 최소화”, “경로 최적화
＂하는 장비







L3 스위치
- L2 스위치의 기능 + 라우팅
라우터는 소프트웨어 기반의 라우팅과 하드웨어 기반의 라우팅을 하는 것으로 나눠지는데 하드웨어
기반의 라우팅을 담당하는 장치를 L3 스위치라고합니다.





데이터링크계층과 물리계층

- 데이터 링크 계층은 ‘이더넷 프레임’을 통해 에러 확인, 흐름 제어, 접근 제어를 담당하는 계층을
말합니다

- 물리 계층은 무선 LAN과 유선LAN을 통해 0과 1로 이루어진 데이터를 보내는 계층을 말함



네트워크를 이루는 장치 #4 데이터링크계층
L2 스위치
L2 스위치는 장치들의 MAC 주소를 MAC 주소 테이블을 통해 관리하며, 연결된 장치로부터 패킷이
왔을 때 패킷 전송을 담당합니다.
브리지
브리지(bridge)는 두 개의 근거리 통신망(LAN)을 상호 접속할 수 있도록 하는 통신망 연결 장치





데이터링크계층의 이더넷프레임





네트워크를 이루는 장치 #5 물리계층



NIC
LAN 카드라고 하는 네트워크 인터페이스 카드(NIC, Network Interface Card)는 2대 이상의 컴퓨터
네트워크를 구성하는 데 사용



리피터
리피터(repeater)는 들어오는 약해진 신호 정도를 증폭하여 다른 쪽으로 전달하는 장치
